Miért lazítja meg a vibráció a fémcsavarokat a munkaeszközökön?
Egy sebességváltó gond nélkül átmegy az üzembe helyezésen, néhány hét múlva pedig zörögni kezd egy védőkonzol. Amikor a karbantartó személyzet ellenőrzi a csuklót, három csavart találnak, amelyek néhány fordulattal meghátrálnak, és vékony olajréteg kúszik a menetek mentén. Semmi sem romlott el drámaian, de a szerelvényt összetartó szorítóterhelés csendben eltűnt. Ez a minta gyakori a szivattyúk, kompresszorok, szállítószalagok, prések és generátoregységek esetében, és ez az egyik leggyakoribb oka a nehéz forgó berendezéseket üzemeltető üzemek nem tervezett leállásainak.
A lazulás ritkán ered egyetlen okból. A legtöbb ipari kötésben három erő működik együtt. A forgó tengelyek és a mozgó alkatrészek vibrációja apró relatív mozgásokat hoz létre a csavar és az anya vagy maguk a menetek között. A hőciklus hatására a fém kitágul és összehúzódik, ami csökkenti az előterhelést minden alkalommal, amikor a berendezés elindul és megáll. A nyomásimpulzusokból vagy ütésekből származó dinamikus terhelések olyan módon tolják a csuklót, ahogyan azt a statikus nyomatékérték soha nem számította.
3
A legtöbb forgó gépben a csavarok kilazulásának fő mozgatórugói: vibráció, hőciklus és dinamikus terhelés
Ezrek
Percenkénti vibrációs ciklusok sok futó gépen, ami elég ahhoz, hogy a kioldott rögzítőelemet idővel visszahúzza
1 ízület
Egyetlen laza rögzítő szivárgást, eltolódást vagy kifáradási károsodást okozhat a szomszédos részeken
Az ismétlődő meghibásodásokat nyomon követő karbantartó csapatok általában ugyanazt a kiváltó okot találják: a meneteket egyszer megfelelően meghúzták, de semmi sem volt megtervezve, hogy utána szorosan tartsa őket.
A hagyományos javítások, például a rugós rögzítő alátétek, a fogazott karimás anyák és a nylon betétanyák bizonyos esetekben segítenek, de mindegyiknek megvannak a korlátai. A rugós alátétek terhelés hatására lelapulhatnak, és elveszíthetik harapásukat. A nylon betétek elveszítik a súrlódást a hőmérséklet emelkedésével. A biztonsági huzal munkaigényes, és a technikustól függ. A menetrögzítő ragasztó más szögből oldja meg a problémát, mivel kitölti a belső és belső szál közötti mikroszkopikus hézagot, és szilárd réteggé keményedik, amely ellenáll az elfordulásnak és a kilazulásnak is. Ez az oka annak, hogy sok mérnökcsapat ma már az összeszerelési eljárásaik során szabványos lépésként folyékony menetzárat határoz meg.
Mi az anaerob szálzár és hogyan gyógyítja

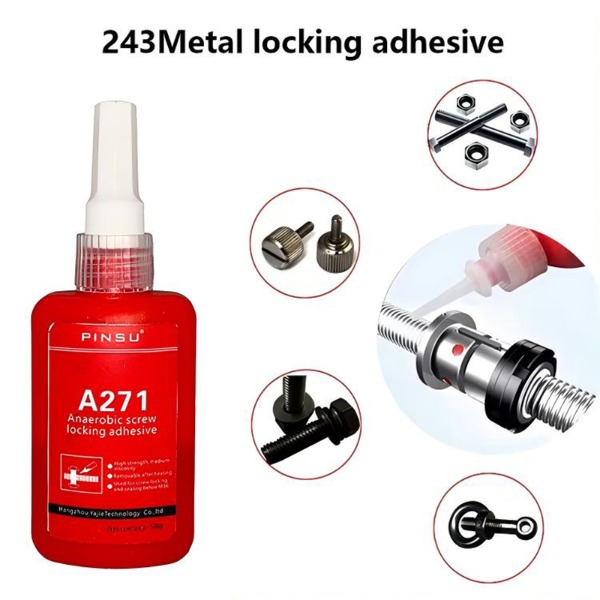

An anaerob cérnatároló egy egykomponensű folyékony ragasztó, amely folyékony marad, amíg levegővel érintkezik, és csak akkor köt ki, ha fémfelületek közé zárják oxigén nélkül. A név erre a viselkedésre utal. Az anaerob azt jelenti, hogy a kémia levegő nélkül működik, és a ragasztót úgy tervezték, hogy hosszú ideig stabil maradjon palackban vagy padon, majd gyorsan megszilárdul, miután lezárták a menetes csatlakozáson belül.
Hogyan működik a gyógyítás a gyakorlatban
A kikeményedés két olyan körülménytől függ, amelyek a megfeszített fémszálon belül vannak, de a külső felületen nem. Az első az oxigén hiánya, amely a csavar becsavarásakor kiszorul a vékony résből. A második az aktív fémfelületekkel való érintkezés, amelyek katalizátorként működnek és felgyorsítják a keményedést. Az acél, öntöttvas és számos rézötvözet jól használható ebben a szerepben. Ha mindkét feltétel teljesül, a folyadék kemény, hőre keményedő fóliává alakul, amely kitölti a szálak közötti hézagokat, és összeköti azokat.
Egy tipikus ipari alkalmazásnál a kezdeti kötődés szobahőmérsékleten rövid időn belül megtörténik, míg a teljes szilárdság egy hosszabb ablakon keresztül fejlődik ki. A pontos időzítés a minőségtől, a fémtől, a filmvastagságtól és a környezeti hőmérséklettől függ. A mérnököknek el kell olvasniuk a termék adatlapját az adott időpontokra vonatkozóan, nem pedig az általános szabályokra hagyatkozni, de az általános sorrend megegyezik az ebbe a kategóriába tartozó szinte minden termék esetében.
Mi különbözteti meg az általános ragasztóktól
Az általános célú ragasztók és pillanatragasztók levegőnek kitett felületek ragasztására szolgálnak. Filmet képeznek a felületen, és gyakran törékenyek maradnak. A cérnatároló másként viselkedik, mert a két rész közötti résben kell maradnia, és a kikeményedés után kissé rugalmas marad. Nem képez merev blokkot. Ehelyett ellenőrzött kötést hoz létre, amely ellenáll a mozgásnak, miközben lehetővé teszi az ízület későbbi szétszedését a megfelelő módszerrel. A tartás és a kioldás közötti egyensúly a fő oka annak, hogy inkább kötőelemeken használják, mint szerkezeti részeken.
Hogyan védi a megkötött film az ízületet
Kikeményedés után a fólia egyszerre két munkát végez. Reteszeli a meneteket, hogy az anya ne tudjon visszafordulni a rezgés hatására, és lezárja a spirálpályát, amelyet egyébként folyadékok és gázok követnének. Mivel a ragasztó kitölti a menethézagot, a nedvesség, a hűtőfolyadék és az olaj sokkal nehezebben jut el a fémfelületekhez, ahol megindul a korrózió. Ez az oka annak, hogy ugyanazt a terméket gyakran szekrénynek és tömítőanyagnak is nevezik, az alkalmazástól függően.
A menetrögzítő ragasztó alapvető előnyei ipari használatra
Amikor a mérnökök összehasonlítják a reteszelési módszereket, általában négy tényezőt vesznek figyelembe: rezgésállóságot, tömítési teljesítményt, a rögzítőelem újrafelhasználásának képességét, és azt, hogy a kötés mennyire tartja meg a szorítóterhelést az idő múlásával. Az alábbi táblázat összefoglalja, hogy egy folyékony anaerob rendszer hogyan viszonyul a leggyakoribb mechanikai alternatívákhoz.
| Zárási módszer | Rezgésállóság | Szivárgás tömítés | Újrafelhasználhatóság | bilincs visszatartása |
|---|---|---|---|---|
| Rugós zár alátét | Alacsony vagy közepes | Egyik sem | Magas | Idővel csökken |
| Nylon betétanya | Mérsékelt | Korlátozott | Mérsékelt | A hő hatására csökken |
| Anaerob cérnatároló | Magas | Igen | fokozattól függ | Stabil terhelés alatt |
Az üzemi működés gyakorlati előnyei öt területre csoportosíthatók.
- Rezgéscsillapító teljesítmény: A kikeményedett fólia elnyeli a mikromozgásokat a menetek között, ami megakadályozza a fokozatos forgást, ami a szivattyúk, motorok és sebességváltók kilazulását okozza.
- Szivárgás- és korróziómegelőzés: A menethézag feltöltése megakadályozza, hogy az olaj, a víz és a technológiai folyadékok a menetút mentén kúszjanak, és megtámadják a fémet.
- Stabil előtöltés: Mivel a ragasztó nem fárad el, mint egy rugós elem, a kötés hosszabb szervizintervallumig megtartja tervezett szorítóerejét.
- Fokozat szerinti szétszerelés: A különböző szilárdsági fokozatok lehetővé teszik a karbantartó csapatok számára, hogy az eltávolítási módszert a kötés várható élettartamához igazítsák.
- Alacsonyabb összköltség: Kevesebb nem tervezett leállás, kevesebb csere rögzítőelem, és kevesebb idő a laza részek újrahúzására általában meghaladja magának a ragasztónak a csekély költségét.
Számos üzemi karbantartási áttekintésben a megtakarítások kevésbé mutatkoznak meg a vételárban, és többet a csökkentett állásidőben. Egy gyártósor egyetlen elkerülhető leállása fedezheti a ragasztóanyag költségét több gép egész éves karbantartásához.
A fémszál-tömítőanyag általános alkalmazási forgatókönyvei
A termék kiválasztása egyszerűbb, ha az alkalmazás egyértelmű. A fém menettömítő A leghasznosabb azokban a kötésekben, ahol két követelmény teljesül: a rögzítőelem nem hátrálhat ki, és a menetút nem engedheti ki a folyadékot. Az alábbi forgatókönyvek a leggyakoribbak az ipari munkában.
Gépek és berendezések összeszerelése
A szerszámgépek, a szivattyútestek és a sebességváltók sok csavart tartalmaznak, amelyek folyamatos vibrációt látnak. Ezeknek a rögzítőknek a ragasztóval történő reteszelése csökkenti a gyakori nyomaték-ellenőrzések szükségességét, és segít fenntartani a tengelyek, csapágyak és házak közötti igazodást. A szivattyúházakon ugyanez a fólia a menetek mentén is megakadályozza a szivárgást, amely egyébként tömítéscserét igényelne.
Autóipari és közlekedési alkatrészek
Az alváz alkatrészei, a motortartók és a kipufogó tartókonzolok az útvibráció, a hő és a nedvesség kombinációjával szembesülnek. Az anaerob reteszelést széles körben alkalmazzák ezeken a területeken, mivel a kikeményedett fólia folyamatosan működik az ismételt fűtési és hűtési ciklusokon keresztül, és ellenáll az útsónak és a mosó vegyszereknek. A szervizcsapatok gyakran az összeszerelés során alkalmazzák, ahelyett, hogy egy későbbi időközönként újra meghúznák.
Hidraulikus és pneumatikus rendszerek
A hidraulikus vezetékek és szerelvények menetes csatlakozásai klasszikus szivárgási pontok. A külső menetre tömítőanyag alkalmazása segít lezárni a spirálpályát, ahol egyébként a hidraulikaolaj vagy a sűrített levegő kikerülne. A csapatoknak meg kell erősíteniük, hogy a kiválasztott termék kompatibilis a rendszer specifikációjában felsorolt folyadékkal és üzemi nyomással.
Nagy teherbírású ipari berendezések
A generátoregységek, a törőgépek és a malomhajtások a nehéz terhelést nagy hőmérséklet-ingadozásokkal kombinálják. Ezekben a gépekben gyakran nagy szilárdsági fokozatokat választanak a szerkezeti kötőelemekhez, amelyek soha nem lazulhatnak meg az egység élettartama alatt. Az eltávolítást karbantartási eseményként tervezik, amely magában foglalja a szerelvény felmelegítését a szükséges hőmérsékletre a szétszerelés előtt.
Karbantartási és javítási munkák
A helyszíni javítások gyakran kopott menetekkel, korábban sérült csavarlyukakkal vagy már egyszer meglazult rögzítőelemekkel járnak. Ezekben az esetekben egy menetzár segíthet a hézag helyreállításában az apró egyenetlenségek kitöltésével és új lezárt csatlakozás létrehozásával. A technikusoknak alaposan meg kell tisztítaniuk a szálakat a ragasztó felhordása előtt, mert a szennyeződés a leggyakoribb oka a javítás sikertelenségének.
- Gépösszeszerelő sorok és sebességváltó szerviz
- Gépkocsi alváz, motor és kipufogó rögzítőelemek
- Hidraulikus szerelvények és pneumatikus csatlakozások
- Nehéz berendezések, generátorok és törőgépek
- Helyszíni javítás és megelőző karbantartás
Hogyan válasszuk ki a megfelelő anaerob cérnatároló minőséget
Az osztályzat kiválasztása az a hely, ahol sok vásárlási döntés rosszul sül el. A nagyon erősen reteszelő termék szükségtelen lehet egy olyan rögzítőnél, amelyet néhány havonta kell eltávolítani, míg a gyenge minőség meghibásodhat az állandó vibrációt mutató kötésnél. A megfelelő választás a szükséges szilárdságtól, a kötés karbantartásának módjától és a működési feltételektől függ.
Három erősségi fokozat
| évfolyam | Tipikus használat | Szétszerelési módszer | Legjobb illeszkedés |
|---|---|---|---|
| Alacsony szilárdság | Kis csavarok és beállítási pontok | Kéziszerszámok | Gyakori ellenőrzés |
| Közepes erősségű | Általános gépi kötőelemek | Szabványos szerszámok | Szokásos karbantartás |
| Magas strength | Tartós szerkezeti kötések | Hővel segített eltávolítás | Erős vibráció |
Alacsony szilárdságú fokozat
Az alacsony szilárdságú termékek alkalmasak a kis csavarokhoz, állítócsavarokhoz és rögzítőelemekhez, amelyeket rendszeresen kinyitnak ellenőrzés céljából. Megakadályozzák a csavar elsodródását, miközben lehetővé teszik a kéziszerszámmal történő eltávolítását. Könnyű kioldásuk miatt jó választás ott, ahol a karbantartási ütemterv rövid és a rezgésszint mérsékelt.
Közepes szilárdságú fokozat
A közepes szilárdság a legtöbb gép általános célú választása. Szilárdan tartja a tipikus vibrációt, és szokásos kézi vagy elektromos szerszámokkal eltávolítható, ha szervizre van szükség. Sok üzem ezt a minőséget használja alapértelmezettként a motorok, szivattyúk és szállítószalagok vázainak csavarjaihoz, fenntartva az erősebb minőséget azokhoz a kötésekhez, ahol ritka az eltávolítás.
Nagy szilárdságú fokozat
A nagy szilárdságú termékek tartós kötésekhez vagy rögzítőkhöz készültek, amelyek erős vibrációban működnek. Kikeményedés után ellenállnak a forgásnak, amely messze meghaladja a szerszám normál nyomatékát. A szétszereléshez általában az illesztést meghatározott hőmérsékletre kell melegíteni, hogy a fólia meglágyuljon, majd óvatosan el kell távolítani. A karbantartási eljárás ezen lépésének megtervezésével megelőzhető a menetek és a törött szerszámok sérülése.
Kiválasztási ellenőrző lista
- Nem nemesfém: az acél, a rozsdamentes acél és az öntöttvas eltérően viselkedik, ezért ellenőrizze a minőséggel való kompatibilitást.
- Menetméret: a nagyobb átmérőkhöz nagyobb ragasztómennyiség, míg a kis szálakhoz vékonyabb filmre van szükség.
- Szervizterv: döntse el, hogy a rutinszerű karbantartás során eltávolítja-e a rögzítőelemet, vagy a helyén marad az egység élettartama alatt.
- Működési feltételek: vegye figyelembe a várható hőmérséklet-tartományt, az olajnak vagy víznek való kitettséget és a vibráció szintjét.
Lépésről lépésre az anaerob csavaros rögzítő ragasztó használati útmutatója
A helyes alkalmazási eljárás ugyanolyan fontos, mint maga a termék. A legtöbb meghibásodott illesztés a kihagyott előkészítésre vezethető vissza, nem pedig a ragasztóra. Az alábbi lépések a legtöbb ipari környezetben használt folyékony menetzárra vonatkoznak.
- Felület előkészítés: Távolítsa el az olajat, zsírt, port és a régi ragasztót mind a belső, mind a külső menetről. A tiszta, oldószeres törlőkendő, majd a teljes szárítás a standard megközelítés. A tiszta felületek egyenletes érintkezési felületet biztosítanak a fóliának.
- Vigye fel a ragasztót: Helyezzen egy kis mennyiséget a bekapcsolt menetterületre, általában a csavar külső menetére. Kerülje a felesleget, mert a felesleges folyadék bejuthat a csapágyakba, tömítésekbe vagy elektromos területekre.
- Szerelje össze a kötést: Csavarja be a rögzítőelemet a helyére, és húzza meg a megadott nyomatékkal. A meghúzási művelet kiszorítja a levegőt a résből, és egyenletesen elosztja a filmet a menetfelületeken.
- Kezdeti beállítás engedélyezése: Hagyja zavartalanul az illesztést, amíg a fólia kötni kezd. A kezdeti beállítási idő a minőségtől és a fémtől függően változik, ezért a berendezés betöltése vagy üzembe helyezése előtt ellenőrizze a szükséges időtartamra vonatkozó adatlapot.
- Teljes gyógyulás engedélyezése: A teljes szilárdság szobahőmérsékleten egy hosszabb ablakon fejlődik ki. A berendezés teljes kikeményedés előtti működtetése csökkentheti a végső tartóerőt, ezért ennek megfelelően tervezze meg az üzembe helyezési ütemtervet.
Különös figyelmet igénylő anyagok
Az anaerob rendszerek az aktív fémfelületektől függenek. A rozsdamentes acél, az alumínium és néhány bevont rögzítő lelassíthatja a kikeményedést, és a passzív vagy bevont felületeknek alapozóra vagy aktivátorra lehet szükségük a teljes szilárdság eléréséhez. A műanyag szálak nem megfelelőek, mert a ragasztó megtámadhatja az anyagot, és előfordulhat, hogy a hézag nem tart a várt módon.
Gyakori hibák, amelyek csökkentik a zárolási teljesítményt
A tapasztalt technikusok tudják, hogy a legtöbb meghibásodás az ismétlődő hibák kis sorozatából származik. Ezek korai felismerése időt takarít meg a javításokkal és védi a berendezés megbízhatóságát.
- Ragasztó felhordása piszkos vagy olajos szálakra, ami gyengíti a kötést és korai meglazuláshoz vezet.
- Túl sok termék használata, ami a fólia kinyomódását és a közeli felületek szennyeződését okozhatja.
- Nagy szilárdságú kötés kiválasztása, amelyet gyakran el kell távolítani, ami megnöveli a karbantartási időt és károsodást okozhat.
- Meghúzás, miután a fólia már részben megkötött, ami megrepedhet a fólián és csökkentheti a reteszelő hatást.
- Ha figyelmen kívül hagyja a kikeményedési ablakot, és túl korán üzemelteti a berendezést, ami csökkenti a végső bilincs visszatartását.
A helyes gyakorlat az, hogy a termékminőséget, a tételt és a kikeményedési időt fel kell tüntetni a karbantartási kártyán. Ez felgyorsítja a jövőbeni ellenőrzéseket, és segít a csapatnak megérteni, hogy az ütemezett leállások során mely ízületekre van szükség.
Műszaki paraméterek referencia
Az alábbi táblázat azokat az általános paraméterkategóriákat sorolja fel, amelyeket a mérnökök általában áttekintenek az anaerob szálrögzítők összehasonlításakor. Az értékek minőségenként és gyártónként változnak, ezért a termék adatlapjának mindig a végső referenciaként kell szolgálnia a tervezési munkákhoz.
| Paraméter | Tipikus referencia | Mérnöki megjegyzés |
|---|---|---|
| Kúra típusa | Anaerob, fémaktivált | Zárt fém érintkezést igényel |
| Megjelenés | Színes folyadék, általában kék, piros vagy zöld | A szín segít azonosítani az osztályzatot a területen |
| Menetméret tartomány | Kis és nagy átmérőjű rögzítők | Igazítsa a film viszkozitását a menet méretéhez |
| Üzemi hőmérséklet | Széles tartomány, jellemzően fagyponttól körülbelül 150 Celsius-fokig | Erősítse meg a nagy szilárdsági fokozatokra vonatkozó határértéket |
| Kezdeti beállítási idő | Percektől rövid ideig | Minőségtől és fémtől függően változik |
| Teljes gyógyulási idő | Néhány órától körülbelül egy napig | Tervezze meg az üzembe helyezést a teljes kikeményedés után |
| Letörési nyomaték | Alacsony minőségű kéziszerszámokkal, a magas minőség hőt igényel | Használja az adatlap értékeket a tervezéshez |
| Tárolás | Hűvös, száraz helyen, távol a közvetlen napfénytől | Használaton kívül tartsa lezárva az üveget |
Gyakran ismételt kérdések az anaerob cérnaszekrényekkel kapcsolatban
Az alábbi kérdések lefedik azokat a szempontokat, amelyeket a mérnökök és a karbantartó csapatok a leggyakrabban felvetenek egy menetrögzítő termék első értékelésekor.
1. kérdés: Mi a különbség a menetzár és a menettömítő között?
A cérnatároló arra összpontosít, hogy megakadályozza a rögzítőelem kilazulását a vibráció hatására. A menettömítő anyag arra összpontosít, hogy megakadályozza a folyadék és a gáz áthaladását a menetpályán. Sok anaerob termék mindkettőt, így a választás attól függ, hogy melyik követelmény a fontosabb az ízület számára.
2. kérdés: Eltávolítható-e a nagy szilárdságú anaerob menetzár?
Igen ám, de az eltávolítás általában megköveteli a hézag felmelegítését az adatlapon megadott hőmérsékletre. Miután a film meglágyult, a rögzítőelemet szokásos szerszámokkal el lehet forgatni. A karbantartási eljárás ezen lépésének megtervezésével elkerülhető a menetek sérülése.
3. kérdés: Működik az anaerob menetrögzítő ragasztó rozsdamentes acélon?
A rozsdamentes acél kikeményedik, de kevésbé aktív, mint a sima szénacél, így a térhálósodás lassabb lehet. Egyes alkalmazások alapozót vagy aktivátort használnak a teljes erő eléréséhez. Gyártási használat előtt mindig tesztelje a tényleges anyagot.
Q4: A csavaros rögzítő ragasztó ellenáll az olajnak és a magas hőmérsékletnek?
A kikeményedett anaerob filmek ellenállnak a legtöbb ipari olajnak, és széles hőmérséklet-tartományban jól teljesítenek. A pontos határ a minőségtől függ, ezért hasonlítsa össze az adatlapon szereplő üzemi hőmérsékletet a berendezése körülményeivel.
5. kérdés: Használható anaerob ragasztó műanyag szálakon?
Nem ajánlott. Az anaerob rendszereket olyan fémfelületekre tervezték, amelyek aktiválják a kikeményedést, és egyes műanyagokat megtámadhat a kémia, vagy nem tudnak megfelelően tapadni. Műanyag alkatrészek esetén válasszon egy kifejezetten ezekhez az anyagokhoz minősített terméket.
